GPU 硬件模型

GPU 的硬件组成

就 CUDA 编程而言，可以把 GPU 看作多个流多处理器（Streaming Multiprocessor，SM）的集合，这些 SM 又组成若干图形处理集群（Graphics Processing Cluster，GPC）。每个 SM 包含本地寄存器文件（Register File）、统一数据缓存（Unified Data Cache）和若干执行计算的功能单元（Functional Unit）。Unified Data Cache 为共享内存（Shared Memory）和 L1 Cache 提供物理资源，二者占用的容量可以在运行时配置。

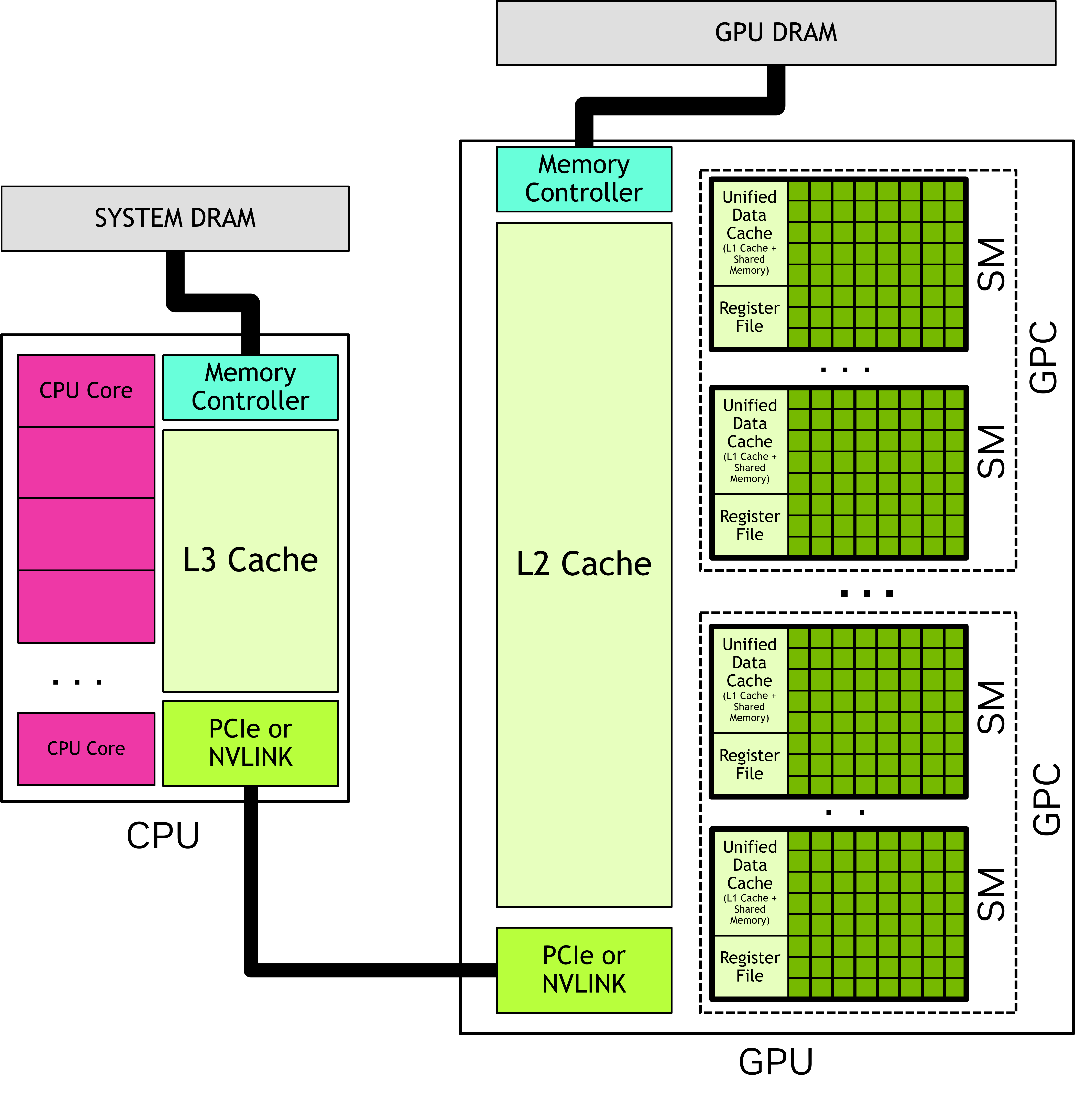

GPU 包含多个 SM，每个 SM 又包含多个 Functional Unit。GPC 由若干 SM 组成，GPU 则由连接到 GPU Memory 的一组 GPC 构成。CPU 通常包含若干 Core，以及连接到 System Memory 的 Memory Controller。CPU 与 GPU 通过 PCIe 或 NVLink 等互连连接。图源：CUDA Programming Guide 13.3，1.2.2 GPU Hardware Model。

线程层次结构

应用程序启动核函数（Kernel）时，会启动大量线程（Thread），通常数以百万计。CUDA 将这些 Thread 组织成线程块（Thread Block），再将 Thread Block 组织成网格（Grid）。

Thread

Thread 是执行 Kernel 代码的单个实例。同一次 Kernel Launch 中的 Thread 执行相同的 Kernel 代码，但会根据各自的索引处理不同的数据元素。

Thread Block

一组 Thread 构成一个 Thread Block。Thread Block 为其中的 Thread 提供共同的协作范围：同一个 Thread Block 内的 Thread 可以同步，也可以通过片上的 Shared Memory 交换数据。

Grid

一组 Thread Block 构成一个 Grid。同一个 Grid 中的所有 Thread Block 具有相同的大小和维度。Grid 和 Thread Block 都可以按一维、二维或三维组织，这些维度便于把 Thread 映射到具体的工作单元或数据项。

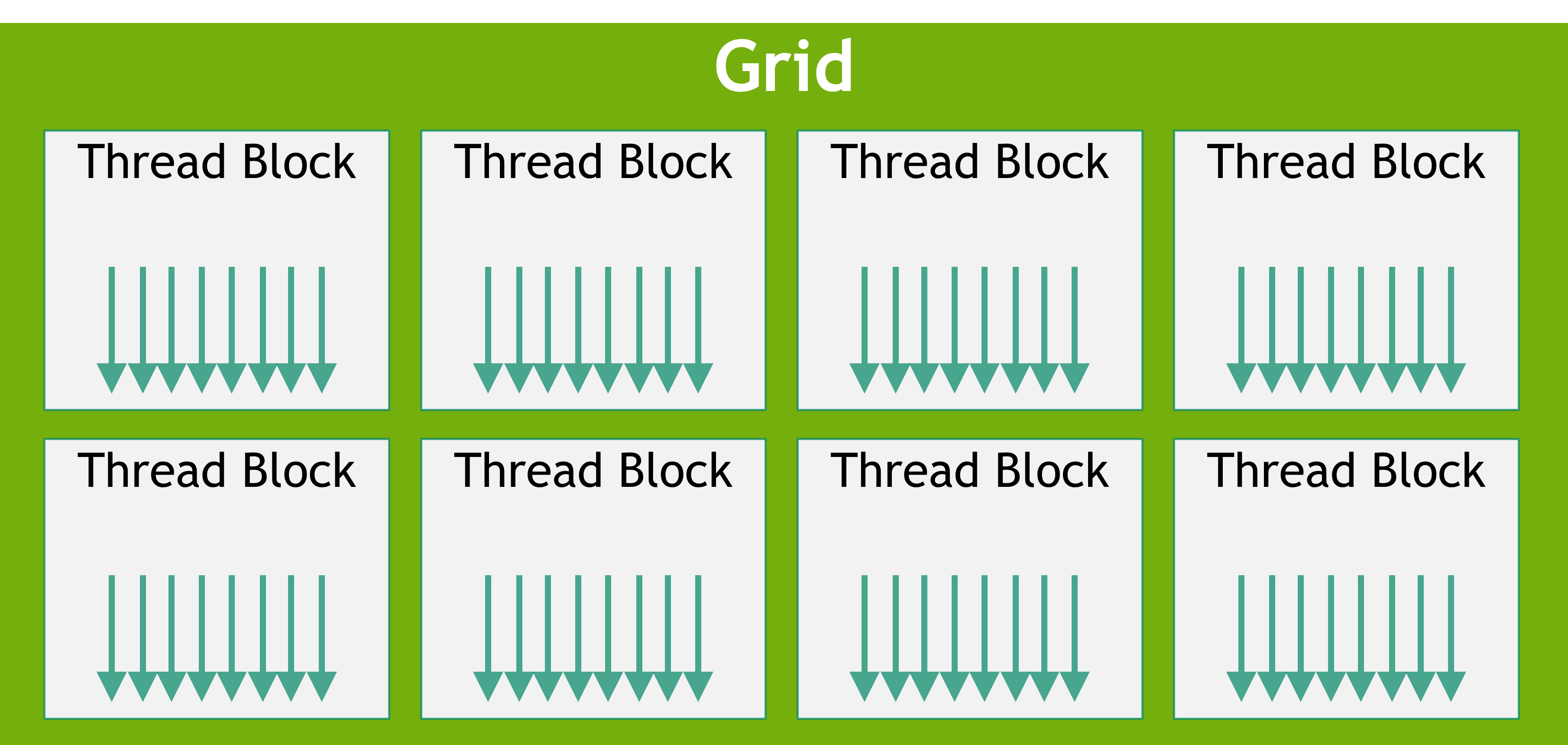

Thread Block 组成 Grid。每个箭头表示一个 Thread；图中的箭头数量不代表实际的 Thread 数量。图源：CUDA Programming Guide 13.3，1.2.2.1 Thread Blocks and Grids。

Thread Block Cluster

计算能力（Compute Capability） 9.0 及以上的 GPU 提供可选的线程块集群（Thread Block Cluster）。一个 Thread Block Cluster 由多个 Thread Block 组成，与 Thread Block 和 Grid 一样，可以按一维、二维或三维布局。

指定 Thread Block Cluster 不会改变 Grid 的维度，也不会改变 Thread Block 在 Grid 中的索引。Thread Block 仍处在原来的 Grid 位置，同时还具有它在所属 Thread Block Cluster 中的位置。

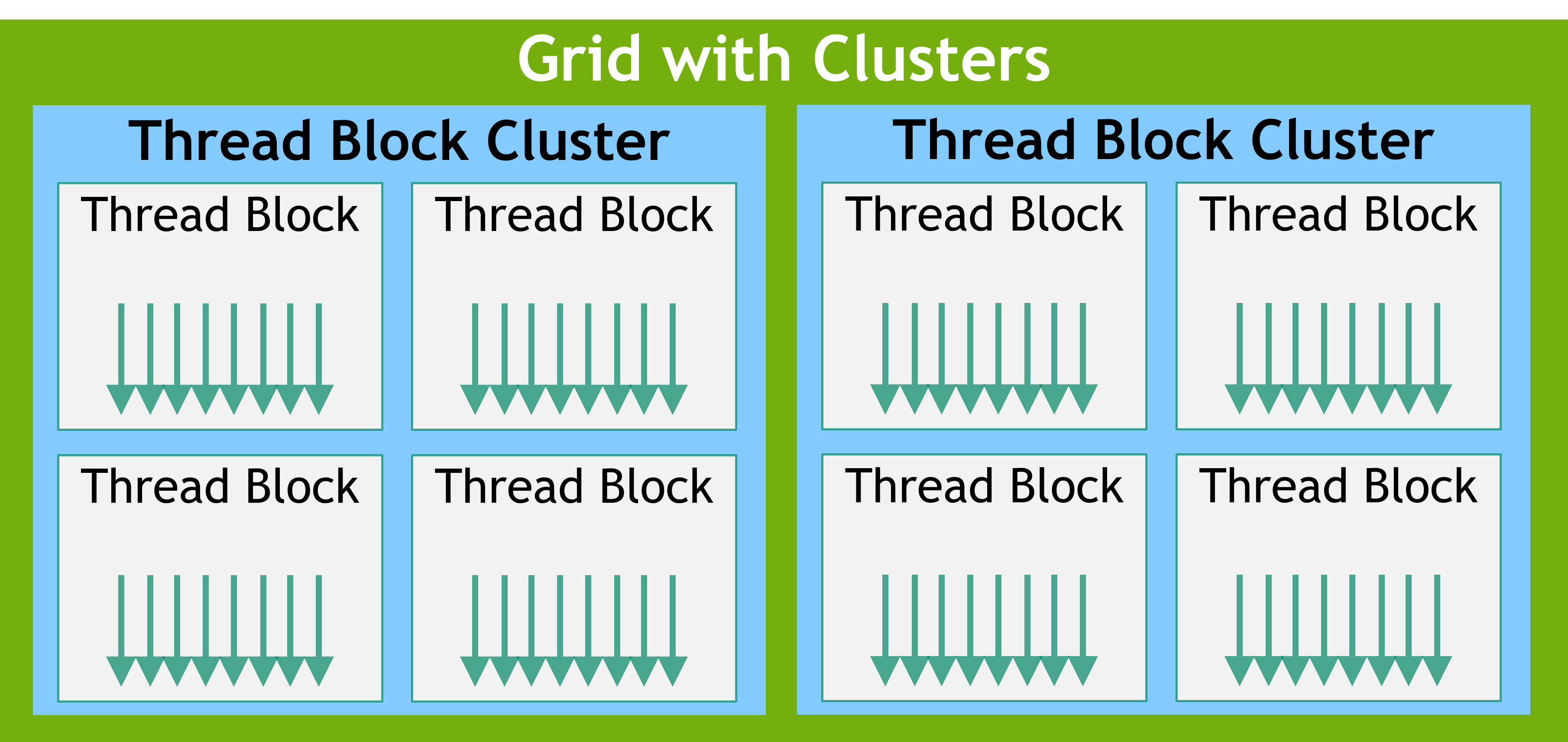

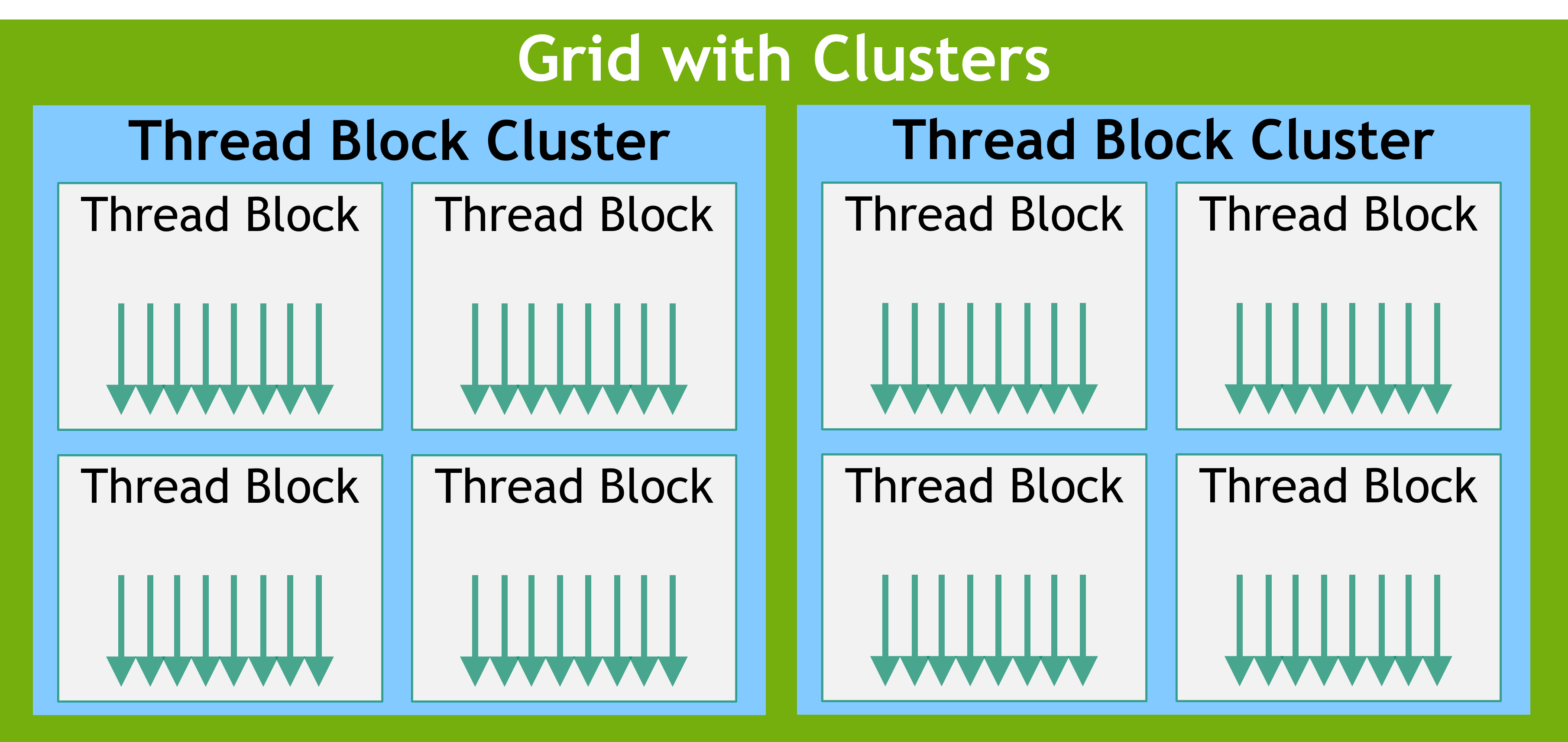

指定 Thread Block Cluster 后，Thread Block 在 Grid 中的位置保持不变，同时还具有它在所属 Thread Block Cluster 中的位置。图源：CUDA Programming Guide 13.3，1.2.2.1.1 Thread Block Clusters。

Thread Block 的调度

Thread Block 与 SM

一个 Thread Block 的所有 Thread 由单个 SM 执行。通常，Thread Block 会在该 SM 上运行直至完成。因此，Thread Block 内的 Thread 可以高效地通信和同步，并通过片上的 Shared Memory 交换数据。

一个 Grid 可能包含数百万个 Thread Block，而执行这个 Grid 的 GPU 可能只有几十或几百个 SM。一个 SM 可以同时保留一个或多个活动 Thread Block。

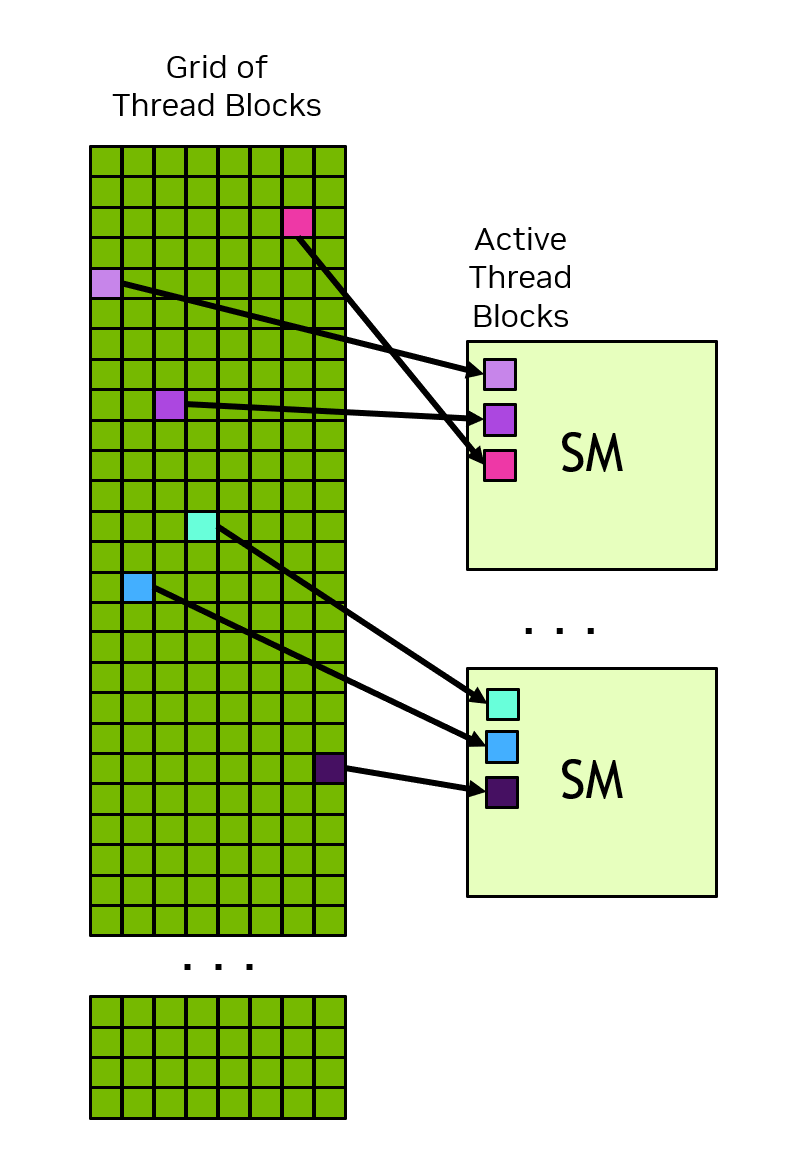

每个 SM 上有一个或多个活动 Thread Block。本例中，每个 SM 同时调度三个 Thread Block。Grid 中的 Thread Block 以何种顺序分配给各个 SM，没有任何保证。图源：CUDA Programming Guide 13.3，1.2.2.1 Thread Blocks and Grids。

CUDA 不保证不同 Thread Block 的调度顺序。未使用显式跨 Block 同步机制时，一个 Thread Block 不能依赖另一个 Thread Block 的结果，后者可能要等当前 Thread Block 完成后才有机会运行。CUDA 编程模型通常要求 Thread Block 能够按任意顺序执行，也能够并行或串行执行。

Thread Block Cluster 与 GPC

Thread Block Cluster 在 Thread Block 与 Grid 之间增加了一层可选分组，使多个 Thread Block 能够跨 SM 通信、同步并协同完成同一任务。

指定 Thread Block Cluster 后，Grid 中相邻的 Thread Block 会按照 Cluster 的维度组成一组。同一个 Thread Block Cluster 中的所有 Thread Block 会同时调度到同一个图形处理集群（Graphics Processing Cluster，GPC）内的 SM。

Cluster 内的 Thread 可以通过 Cooperative Groups 执行 Cluster 级同步，并访问其他 Thread Block 的 Shared Memory。Cluster 中各个 Thread Block 的 Shared Memory 共同构成分布式共享内存（Distributed Shared Memory）。例如，一个数据分片无法由单个 Thread Block 完成时，可以拆分给多个 Thread Block，各自加载一部分数据，再通过同步和 Distributed Shared Memory 协同计算。

Thread Block Cluster 的最大尺寸取决于具体设备及其配置。为兼容不同 GPU，通常最多配置 8 个 Thread Block；实际支持的上限可以通过 cudaOccupancyMaxPotentialClusterSize 查询。

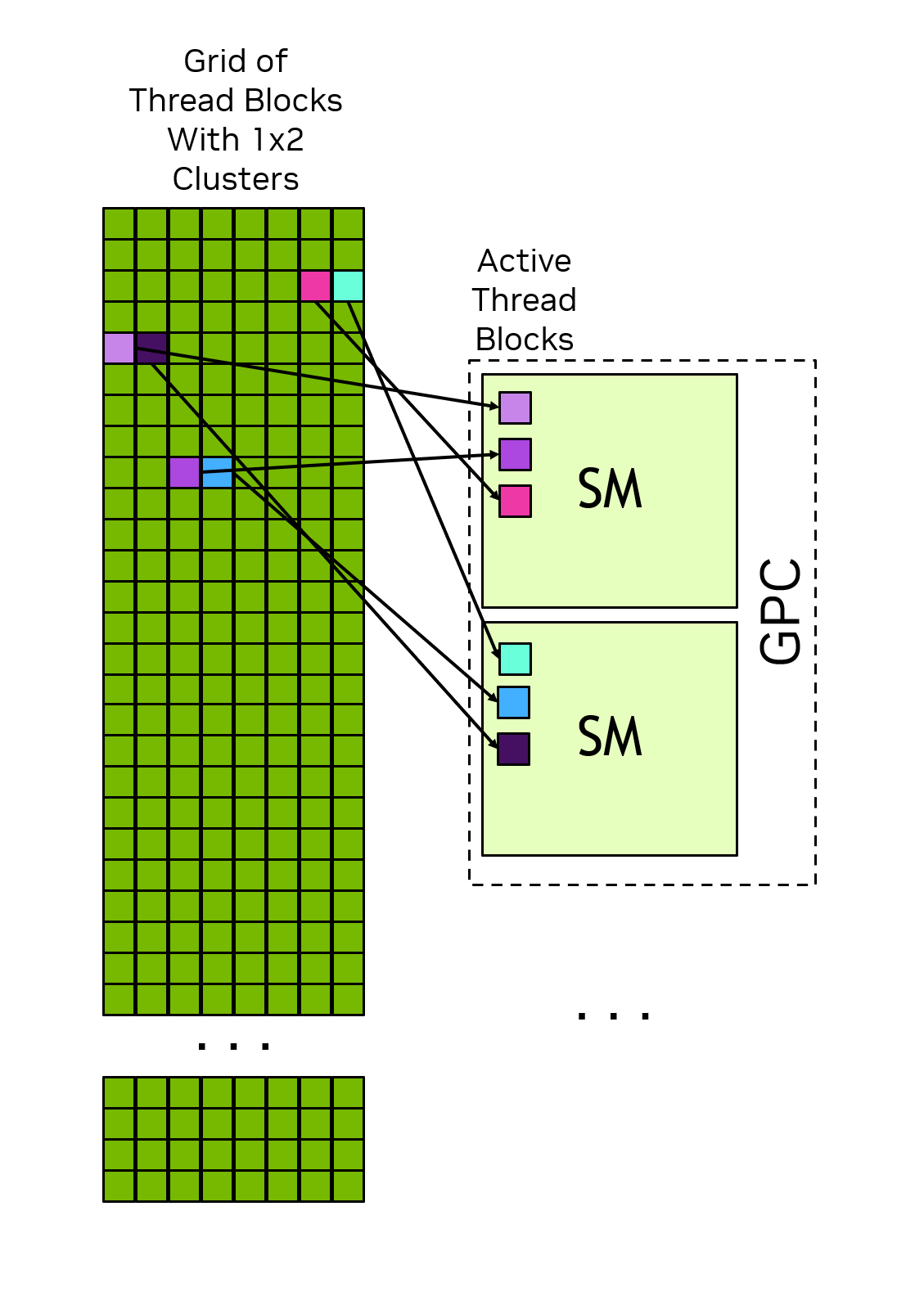

指定 Thread Block Cluster 后，其中的 Thread Block 按 Thread Block Cluster 的形状排列在 Grid 中。同一个 Thread Block Cluster 的 Thread Block 会同时调度到同一个 GPC 内的 SM。图源：CUDA Programming Guide 13.3，1.2.2.1.1 Thread Block Clusters。

SM 内的 Warp 与 SIMT

Warp 与 Lane

同一个 Thread Block 内的 Thread 每 32 个组成一个线程束（Warp）。Warp 中的 32 个位置称为执行通道（Lane），编号为 0 到 31；每个有效 Thread 对应一个 Lane。每个 Warp 都重新从 Lane 0 开始编号。

如果一个 Thread Block 的 Thread 总数不是 32 的整数倍，最后一个 Warp 仍然存在，但其中一部分 Lane 没有对应的有效 Thread。

SIMT

Warp 使用单指令多线程（Single-Instruction Multiple-Threads，SIMT）模型执行 Kernel 代码。Warp 中的 Thread 执行同一份 Kernel 代码，但每个 Thread 可以沿不同的分支执行，不要求所有 Thread 遵循相同的执行路径。

在 CUDA 编程模型中，一个 Warp 每次执行一条共同指令，参与当前指令的 Thread 称为活动线程（Active Thread）。实际硬件可以采用不同的物理执行方式，只要其行为符合 CUDA 编程模型；程序不应依赖 Kernel 到具体硬件执行单元的内部映射。

Warp Divergence

当同一个 Warp 内只有部分 Thread 进入某个控制流分支时，执行该分支期间，其余 Thread 会被暂时屏蔽。不同 Thread 采用不同代码路径的情况称为 Warp Divergence。

Warp 内的 Thread 采用相同控制流路径时，GPU 的执行资源利用率最高。Thread Block 可以包含任意合法数量的 Thread，但通常应让 Thread 总数成为 32 的倍数；否则，最后一个 Warp 中未使用的 Lane 会降低该 Warp 的 Functional Unit 和内存访问利用率。

线程层次与硬件映射

CUDA 使用 Thread、Thread Block、Thread Block Cluster 和 Grid 组织 Kernel 的计算任务，GPU 则由 GPC 和 SM 等硬件资源执行这些任务。两组概念之间存在以下关系：

• Thread 组成 Thread Block，Thread Block 再组成 Grid；启用 Thread Block Cluster 时，相邻的 Thread Block 还会组成 Thread Block Cluster。
• 一个 Thread Block 由一个 SM 执行，而一个 SM 可以同时保留多个活动 Thread Block。
• 同一个 Thread Block Cluster 中的 Thread Block 会同时调度到一个 GPC 内的 SM。
• 同一个 Thread Block 内的 Thread 每 32 个组成一个 Warp，并以 SIMT 模型执行。

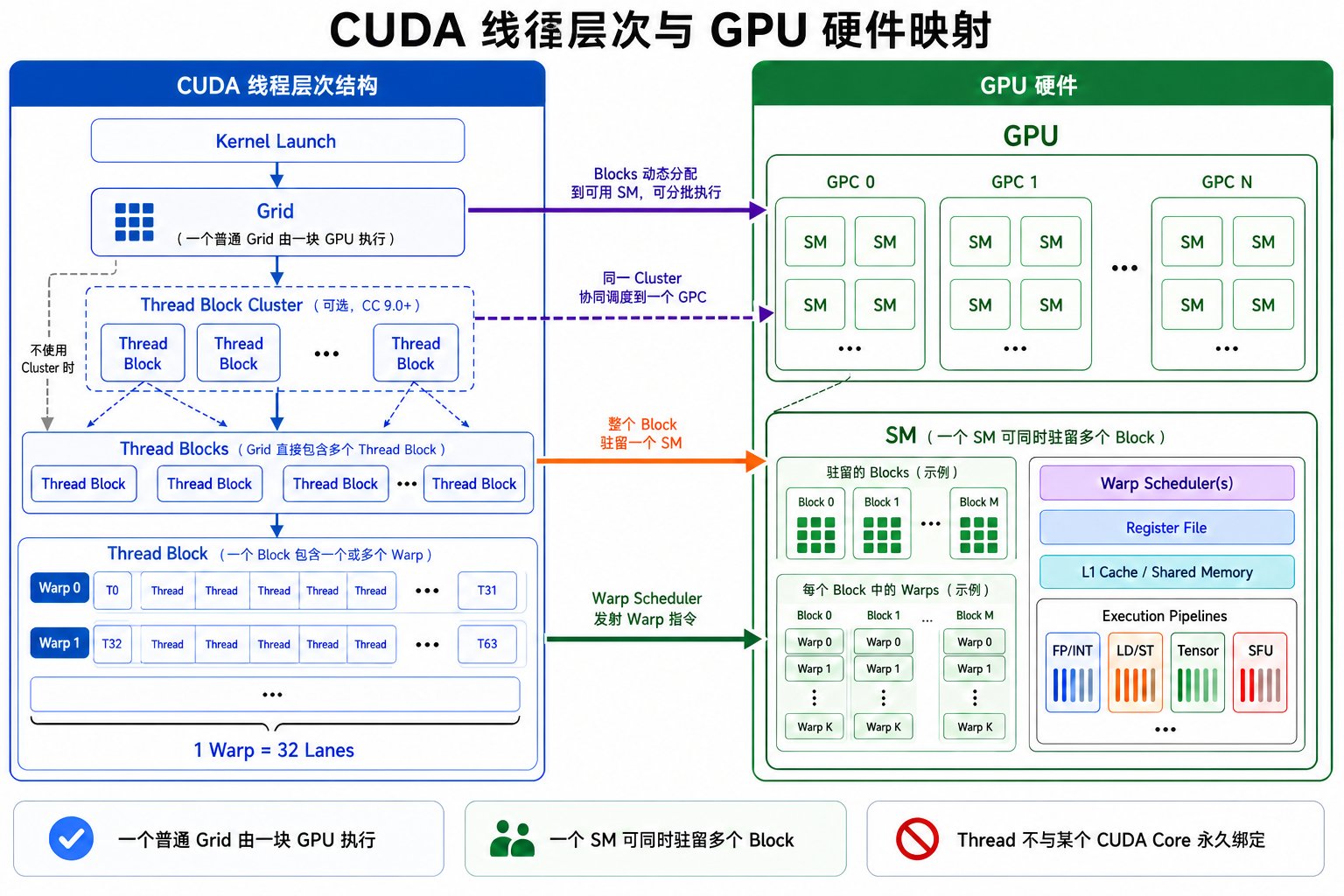

CUDA 线程层次结构与 GPU 硬件映射。左侧表示 Grid、Thread Block Cluster、Thread Block、Warp 和 Thread 的组织关系；右侧表示 GPU、GPC、SM 及 SM 内部资源；跨列箭头表示任务进入硬件执行的关系。

组件关系与数量限制

下表汇总了 CUDA 编程模型与 GPU 硬件主要组件之间的关系及其数量上限。

组件	类别	调度与执行范围	组成与关系	数量限制或范围
Grid	编程模型	一次 Kernel Launch 选定的 GPU	包含本次 Kernel Launch 的全部 Thread Block	最多 3 维： 1 维 Grid：最多 2³¹−1 = 2,147,483,647 个 Thread Block； 2 维 Grid：最多 (2³¹−1) × 65,535 ≈ 1.407 × 10¹⁴ 个 Thread Block； 3 维 Grid：最多 (2³¹−1) × 65,535 × 65,535 ≈ 9.223 × 10¹⁸ 个 Thread Block。
Thread Block Cluster	编程模型	单个 GPC	可选地将相邻的 Thread Block 分组；Cluster 中的 Thread Block 同时调度到同一个 GPC 内的多个 SM，每个 Thread Block 仍只由一个 SM 执行	Compute Capability 9.0+；为兼容不同 GPU，Cluster 通常最多配置 8 个 Thread Block。具体设备或 MIG 配置的上限可能更小或更大，可通过 cudaOccupancyMaxPotentialClusterSize API 查询。
Thread Block	编程模型	单个 SM	包含一组 Thread；所有 Thread 由同一个 SM 执行，一个 SM 可以同时驻留多个 Thread Block	最多 3 维；x、y ≤ 1024，z ≤ 64，且 Thread 总数 x × y × z ≤ 1024
Warp	编程模型	SM 内	同一个 Thread Block 内的 Thread 每 32 个组成一个 Warp；每个有效 Thread 对应一个 Lane	固定包含 32 个 Thread，Lane 编号为 0–31；一个 Thread Block 最多包含 32 个 Warp
Thread	编程模型	所属 Warp 内	Kernel 代码的单个执行实例，根据自身索引处理数据	threadIdx.x 的范围为 0 到 blockDim.x − 1，y、z 维同理；数量由 Thread Block 的大小决定
GPU	硬件	—	包含若干 GPC，执行选定设备上的 Grid	GPC 和 SM 数量取决于 GPU 型号；可调用 cudaGetDeviceProperties 获取设备属性，再读取 cudaDeviceProp::multiProcessorCount 字段获得 SM 数量
GPC	硬件	GPU 内	包含若干 SM，是 Thread Block Cluster 的调度范围	GPC 数量和每个 GPC 包含的 SM 数量取决于具体架构，没有 CUDA 通用固定值
SM	硬件	GPC 内	执行 Thread Block，可同时驻留一个或多个 Thread Block 及其 Warp 和 Thread	每个 SM 可驻留的 Thread Block、Warp 和 Thread 上限随 Compute Capability 而异，见 Device and Streaming Multiprocessor (SM) Information per Compute Capability。实际驻留数量还受 Register 和 Shared Memory 使用量限制；Thread Block 的设备上限可通过 cudaDeviceProp::maxBlocksPerMultiProcessor 查询。
